Lamberts koniska konforma projektion

Ursprung:
Presenterad av J H Lambert, Elsass 1772.

Typ:
Konisk, normal, ej perspektivisk.


"Skärande konisk projektion"
"Skärande kon"

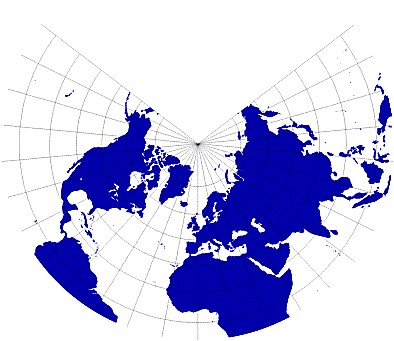

Lamberts koniska konforma projektion
Lamberts koniska konforma projektion. Standardparallell 45º N, gradnät 15º

Parametrar:
  Medelmeridian
  En eller två standardparalleller
  Eventuellt:
  x0 , y0
  Latitud för origo

Med två standardparalleller kallas den ofta "skärande konisk projektion", vilket dock ej är riktigt korrekt rent geometriskt.
Ibland definieras x-axeln (längs medelmeridianen) i Lambert med riktning åt söder och origo angivet på en viss latitud, eller med x0 räknat från polen.

Egenskaper:
Polen närmast konens spets avbildas som en punkt, den andra polen kan ej avbildas.
Konform, utom i själva polen. Meridianer avbildas som likformigt fördelade räta linjer som konvergerar i polen. Parallellerna avbildas som ojämnt fördelade koncentriska cirkelbågar med centrum i polen.
Skalriktig längs en eller två standardparalleller. Symmetrisk omkring varje meridian, byte av medelmeridian motsvaras av en ren vridning.

Användning:
I flera länder använd för topografisk kartläggning, speciellt i områden med övervägande väst-östlig utbredning. Även för flygkartor, översikter i atlaser m.m.

I Sverige:
Användes för Generalstabskartan , en variant i södra Sverige, och en i norra.

Flygkartan (AC-ICAO i skala 1:500 000).
Utges i zoner av 4° höjd upp till lat. 80°. Två standardparalleller 40'  inåt från zongränserna.
På polarkalotten används en stereografisk projektion.
Referenssystem är WGS 84 (I Sverige motsvarat av SWEREF 93).
Y0 på 1500000 m har tillämpats.
Ellipsoid är GRS 80 med dimensionerna:
  a = 6378137
  1 / f = 298.257222101

Den svenska delserien omfattar sju blad med parametrarna:
MedelmeridianStd. parallell 1Std. parallell 2Blad
19°00'64°40'67°20'2090 B Kiruna
18°30'64°40'67°20'2090 C Luleå
16°30'60°40'63°20'2104 AB Sundsvall
15°30'60°40'63°20'2104 DC Gävle
15°30'56°40'59°20'2152 AB Stockholm, 2152 DC Göteborg
13°30'52°40'55°20'2169 A Malmö
