Meridiankonvergens

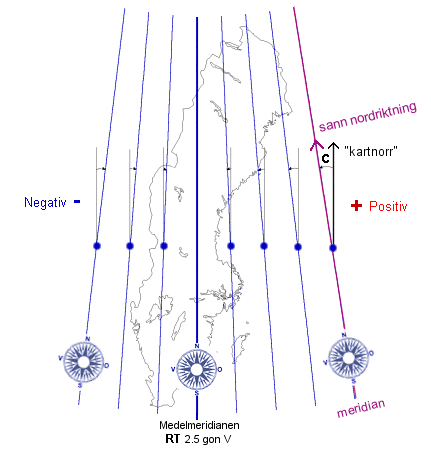

Med meridiankonvergens i en punkt, menar vi vinkelskillnaden mellan "kartnorr" (eller koordinatnorr), d.v.s. rakt uppåt på kartan (längs koordinatnätets x-axel) och den sanna nordriktningen, d.v.s. meridianens riktning i punkten. Den räknas positiv då kartnorr avviker till höger om meridiannorr, negativ då kartnorr avviker åt vänster (se bild).

Meridiankonvergensen ( som brukar betecknas med c ) är alltså knuten till en viss kartprojektion och har ett visst värde i varje punkt på kartan.

För allmänna svenska kartor har vi projektionssystemet 'RT 90 2.5 gon V 0:-15' som ibland brukar kallas Rikets nät. Där konvergerar meridianerna i norriktningen, bågformigt in mot medelmeridianen 2.5 gon väst, som ligger ungefär mitt i Sverige och avbildas som en vertikal rät linje. Läs om kartans rutnät

Vid orientering med hjälp av kompass är det den sanna nordriktningen man tar ut sin kurs mot.
Vid vinkelmätning med kompass då riktningen räknas från koordinatnorr, görs korrektion enligt formeln:

Riktning(RT) = Riktning(meridiannorr) – c(RT)
c(RT) ingår i formeln med sitt tecken och brukar anges antingen i grader ( ° ), grader och minuter ( ' ), eller i enheten streck (på armékompass).

Armékompassen är indelad i 6300 streck, d.v.s. 1° = 60' = 17.5 streck. Ett streck är då ungefär = 1/1000 radian, vilket innebär att det motsvarar ungefär måttet "meter per kilometer" i avvikelse.

Kompassens missvisning
Är ett helt annat fenomen, som också behöver korrigeras för. Det beror på att den magnetiska nord/sydpolen ej sammanfaller med den geografiska nord/sydpolen. Det finns även en lokal variation i magnetfätet, deviationen, som beror på inverkan av t.ex. järnmalmsförekomster. I Sverige är missvisningen jämförelsevis liten och finns angiven på svenska sjökort och en del kartor.

På SGU, där man gör geomagnetiska studier, publicerar man årligen en karta över missvisningen.

Meridiankonvergens Online

Beräkna meridiankonvergensen för svenska kartan,
genom att ange x och y i Rikets koordinatsystem
(RT 90 2.5 gon V 0:-15) och klicka OK
